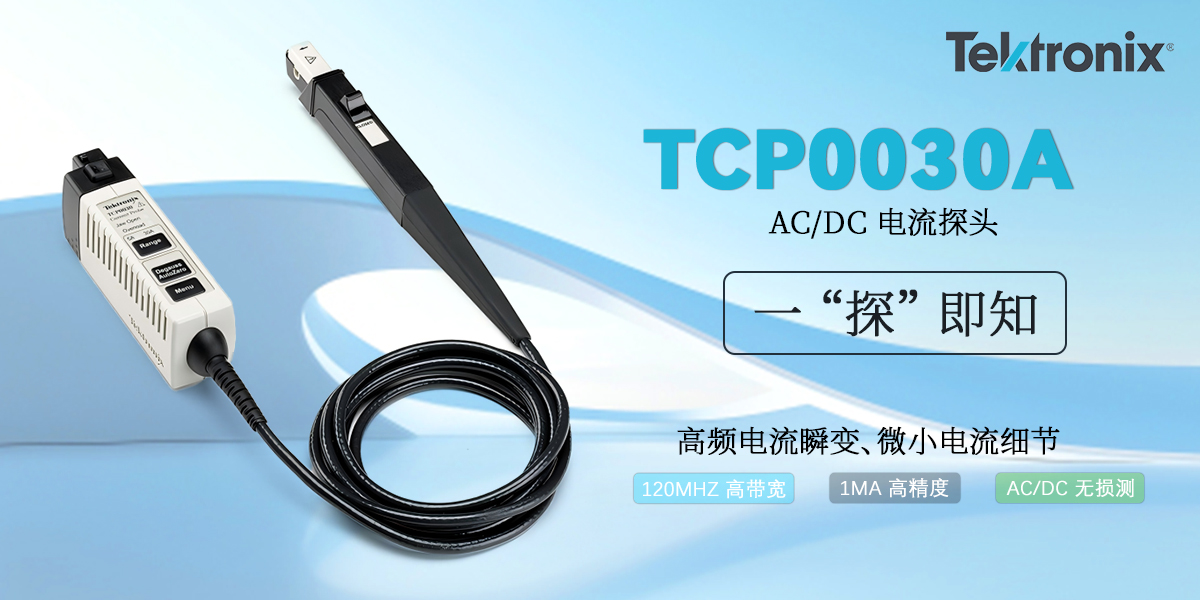

泰克 TCP0030A 30A AC/DC 電流探頭

在工業電子、半導體、電源研發等領域，電流測量常面臨 “高頻信號捕捉難、低電流精度不足、復雜環境穩定性差” 等痛點 —— 高頻設備的電流脈沖易失真、微小電流信號易被噪聲掩蓋、帶電測試時的安全性與便捷性難以兼顧。

泰克作為測量領域的專業品牌，推出的TCP0030A 30A AC/DC 電流探頭，憑借 “DC 至≥120MHz 高帶寬、1mA 高靈敏度、TekVPI?智能接口” 等核心特性，為這些痛點提供了針對性解決方案，適用于從電源監測到馬達驅動的多場景精準測量需求。

一、產品介紹：定位高要求電流測量場景的專業工具

泰克 TCP0030A 并非單一功能的測量探頭，而是一款為 “高頻、寬量程、高精度” 電流測量需求設計的高性能設備，核心定位是適配 TekVPI?接口示波器，解決中功率設備的動態電流監測難題—— 既能夠捕捉逆變器、轉換器等設備的高頻電流脈沖，也能精準測量半導體器件的 mA 級微小電流，同時支持帶電無損測試，兼顧效率與安全性。

從產品系列來看，TCP0030A 是泰克 AC/DC 電流探頭家族中聚焦 “中電流 + 高頻” 場景的型號，與側重 “大電流（150A RMS）+ 低頻（20MHz）” 的 TCP0150、“小電流（20A RMS）+ 中頻（50MHz）” 的 TCP0020 形成互補，覆蓋不同功率、不同頻率的測量需求。

其中，TCP0030A 以 “120MHz 高帶寬 + 1mA 高靈敏度” 為核心優勢，成為高頻中功率場景（如 5G 基站電源、工業馬達驅動器、半導體芯片測試）的優選工具。

二、核心參數規格：從性能到安全的全維度保障

1. 電氣性能：高帶寬 + 寬量程 + 高精度

電氣參數直接決定測量能力，TCP0030A 在關鍵指標上表現突出，可應對復雜電流信號：

2. 物理與環境特性：適配復雜現場測試

TCP0030A 的物理設計兼顧 “便攜性” 與 “環境適應性”，可應對工業現場、實驗室等不同場景：

●    探頭尺寸與安裝：頭部長度 20cm（7.77 英寸）、寬度 1.6cm（0.625 英寸），最大夾裝導線直徑 5mm（0.197 英寸），采用分裂鐵心結構—— 無需斷開電路，直接夾裝在導線上，帶電測試便捷，避免停機影響生產；

●    線纜與重量：200cm（79 英寸）線纜可靈活布線，發貨重量 1.55kg（3.44 磅），便攜性較好，適合現場移動測試；

●    環境適應范圍：工作溫度 0℃-50℃、濕度 5%-85%（無凝結），非工作溫度 - 40℃-75℃，可在工業車間、實驗室等不同溫濕度環境下穩定工作；海拔最高 3000m（工作）、12192m（非工作），適配高海拔地區測試需求。

3. 安全與認證：帶電測試更可靠

作為帶電測量工具，安全性至關重要：

●    絕緣等級：最大裸線電壓 150V CAT II，絕緣線 300V CAT II，符合工業帶電測試的安全標準；

●    認證齊全：通過 CE（歐盟）、WEEE（歐盟）認證，第三方安全認證，且泰克品牌通過 ISO 14001:2015（環境管理）、ISO 9001:2015（質量管理）認證，產品質量與安全有體系保障。

4. 配套附件：開箱即用，兼顧校準與便攜

TCP0030A 的標配與推薦附件，進一步降低使用門檻，確保測量準確性：

●    標配附件：使用手冊（071-3006-xx，含詳細操作指南）、6 英寸探頭接地引線（196-3120-xx，保障接地安全，減少干擾）、尼龍攜帶箱（016-1952-xx，便于收納與運輸）；

●    推薦附件：067-2396-00 電流環路（1 圈 50Ω 帶 BNC 連接器），用于探頭性能檢驗與校準，確保長期測量精度。

三、適用附件軟件：智能協同提升測量效率

TCP0030A 需配合帶 TekVPI?接口的示波器使用，且建議從泰克官網（www.tek.com）下載安裝最新版本的示波器軟件，核心作用包括：

●    自動單位與讀數：軟件可識別探頭型號，自動將示波器的電壓讀數轉換為電流單位（A/mA），無需手動計算（如 1mV/div 對應 1mA/div），減少換算誤差；

●    智能控制功能：支持通過示波器界面實現 “一鍵消磁”“自動置零”，避免手動操作不當導致的測量偏差；同時提供探頭狀態指示燈（如連接狀態、校準狀態），實時提示設備是否正常；

●    遠程控制能力：通過 GPIB/USB 接口實現遠程操控，適合自動化測試系統（如生產線的批量設備電流監測），提升測試效率。

四、產品優勢與應用場景：聚焦高頻中功率場景的精準測量

1. 主推型號 TCP0030A 的核心優勢

相比同類型探頭，TCP0030A 的優勢集中在 “高頻響應、低電流精度、智能操作” 三大維度，直接解決實際測量中的痛點：

●    高帶寬 + 快響應：120MHz 帶寬與≤2.92ns 上升時間，可捕捉高頻電流脈沖（如 5G 電源的開關電流、逆變器的高頻轉換電流），避免信號 “展寬” 或 “失真”，還原真實電流動態；

●    高靈敏度 + 低誤差：1mA 靈敏度與 ±1% 典型直流精度，能精準測量半導體芯片的待機電流（如 mA 級）、傳感器的微弱信號電流，且全頻段誤差可控，適合產品性能驗證；

●    無損安裝 + 安全便捷：分裂鐵心結構無需斷開電路，可直接夾裝在導線上，帶電測試時無需停機（如工業馬達的在線電流監測），同時符合 CAT II 安全標準，降低觸電風險；

●    低噪聲 + 低漂移：電路設計優化了噪聲與直流漂移，長期測量（如電源 24 小時穩定性監測）時，數據波動小，無需頻繁校準；

●    智能協同 + 自動化：TekVPI?接口與示波器無縫聯動，自動完成單位換算、狀態診斷，支持遠程控制，適配實驗室研發與生產線自動化測試。

2. 典型應用場景：從研發到生產的全流程覆蓋

TCP0030A 的特性使其適配多領域場景，每個場景均針對具體痛點提供解決方案：

（1）電源研發與測試：捕捉高頻動態電流，優化效率

痛點：開關電源、充電樁在工作時，電流存在高頻波動（如 100MHz 以上的開關噪聲），且待機時電流低至 mA 級，傳統探頭要么高頻失真，要么低電流精度不足；

解決方案：TCP0030A 的 120MHz 帶寬可精準捕捉開關電流的高頻脈沖，1mA 靈敏度能測量待機微小電流，幫助工程師分析電流損耗點（如開關管導通時的電流峰值），優化電源效率；同時，插入阻抗低（1MHz 時 0.08Ω），不會影響電源正常輸出。

（2）半導體器件測試：精準測量微小電流，驗證性能

痛點：芯片、傳感器在工作時，信號電流多為 mA 級（如 MCU 的休眠電流、傳感器的檢測電流），噪聲易掩蓋真實信號，導致性能判斷偏差；

解決方案：TCP0030A 的 1mA 靈敏度與低噪聲設計，可清晰捕捉 mA 級電流波形，±1% 的典型精度能準確判斷器件是否符合設計指標（如芯片休眠電流是否≤5mA），輔助半導體產品的性能驗證與故障排查。

（3）功率逆變器 / 轉換器測試：承受峰值脈沖，監測轉換動態

痛點：逆變器（如光伏逆變器、車載逆變器）在能量轉換時，會產生 50A 左右的峰值脈沖電流，且轉換頻率高（如 50MHz 以上），傳統探頭要么峰值電流承受能力不足，要么高頻響應慢；

解決方案：TCP0030A 的 50A 峰值脈沖電流能力可承受瞬時沖擊，120MHz 帶寬與≤2.92ns 上升時間能快速響應電流突變，幫助工程師分析轉換過程中的電流損耗，優化轉換效率，避免器件因過流損壞。

（4）工業馬達驅動器測試：在線監測電流，保障穩定運行

痛點：工業馬達（如傳送帶馬達、機床馬達）在啟動時電流峰值高，運行時需長期監測電流是否穩定，停機測試會影響生產效率；

解決方案：TCP0030A 的分裂鐵心結構可帶電夾裝在馬達供電線上，無需停機，30A 量程適配馬達運行電流，50A 峰值能力捕捉啟動沖擊電流，同時寬溫濕度適應范圍（0℃-50℃）可在工業車間穩定工作，幫助運維人員及時發現電流異常（如過載時的電流升高），預防馬達故障。

（5）移動通信設備測試：同步監測電流，保障通信質量

痛點：5G 基站電源、路由器等設備，電流信號含高頻成分（如基站功放的瞬時電流），且需與電壓同步測量，分析功率消耗；

解決方案：TCP0030A 的 14.5ns 信號延遲與示波器同步性好，可實現 “電壓 - 電流” 雙通道同步測量，120MHz 帶寬捕捉高頻電流脈沖，幫助工程師優化設備功率分配，避免因電流波動導致的通信信號不穩定。

五、對比分析：與同品牌型號差異化，助力選品

為幫助用戶根據需求精準選型，將 TCP0030A 與泰克同系列的 TCP0150（大電流低頻）、TCP0020（小電流中頻）進行參數對比，明確適用場景差異：

選品建議：

●    若需測量 “大功率設備（如 100A 以上）+ 低頻場景（如 50Hz 工業電）”，選 TCP0150；

●    若需測量 “小功率設備（20A 以下）+ 中頻場景（如 50MHz 以下）”，選 TCP0020；

●    若需測量 “中功率設備（30A 以下）+ 高頻場景（如 120MHz 以下）”，或需精準測 mA 級電流，選 TCP0030A—— 其高帶寬與高靈敏度的組合，是高頻中功率場景的最優解。
