泰克 P6015A 無源高壓探頭：超高壓測量領域的行業標準

工業測試的超高壓場景中 —— 從 10kV 以上高壓整流器的性能驗證，到大型 UPS 系統的脈沖電壓監測，再到高壓功率設備的安全調試 ——“精準捕捉信號” 與 “保障測試安全” 始終是工程師面臨的核心挑戰。傳統高壓探頭要么耐壓不足難以承受超高壓沖擊，要么需頻繁維護介電介質，要么無法適配不同示波器的輸入電容導致測量失真。

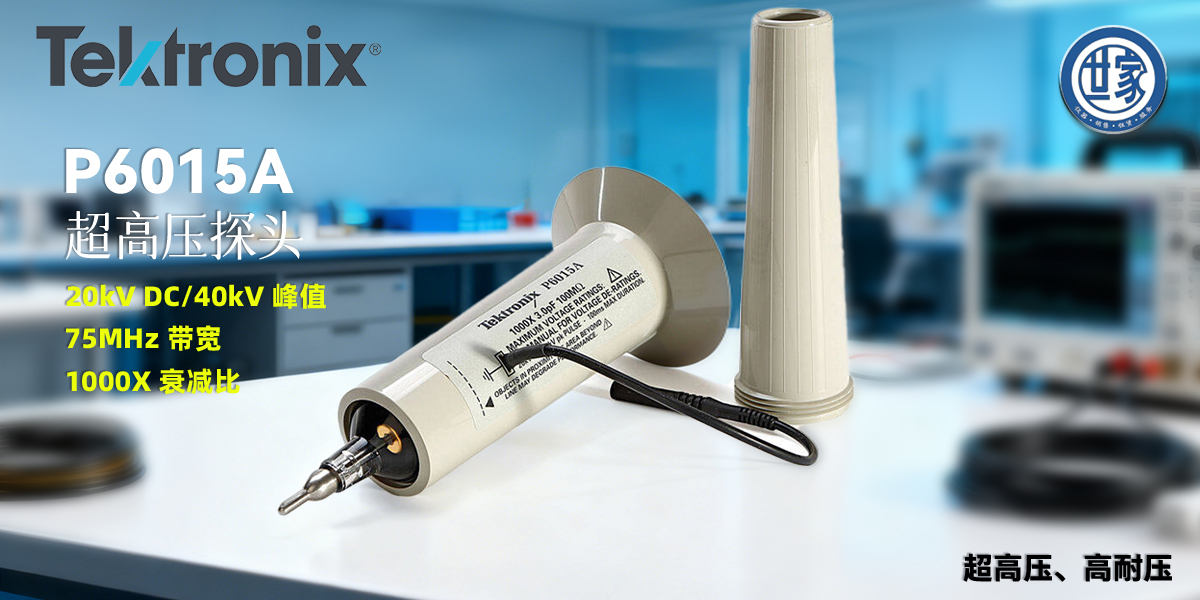

泰克推出的 P6015A 無源高壓探頭，以 15kV DC/40kV 峰值的超高壓量程、75MHz 帶寬的信號捕捉能力及環保免維護設計，成為超高壓測量領域的 “行業標準”，為大功率設備測試提供穩定、安全、高效的解決方案。

一、產品介紹：超高壓場景的專屬測量工具，性能與實用性雙優

泰克 P6015A 并非通用型高壓探頭，而是針對 “2.5kV 以上超高壓測量” 這一細分需求專項設計的產品，其核心定位是解決傳統探頭在超高壓場景下 “耐壓不夠、維護繁瑣、適配性差” 的痛點，同時兼顧信號捕捉的準確性與操作的便捷性。

（一）核心定位與特色：超高壓 + 低維護 + 廣適配

超高壓量程覆蓋，應對極端測試需求

P6015A 的核心優勢在于其卓越的耐壓性能：可穩定測量高達 15kV DC 的直流電壓，以及 40kV 峰值（100ms 脈沖寬度）的瞬態脈沖電壓。這一量程恰好覆蓋工業領域中 “超高壓” 場景的主流需求 —— 無論是高壓輸電系統的電壓監測，還是高壓電源模塊的脈沖輸出測試，均無需擔心探頭因耐壓不足導致的損壞或測量中斷，從根本上解決 “超高壓下不敢測、不能測” 的問題。

環保硅樹脂介電質，免維護降低使用成本

與部分傳統高壓探頭需定期填充介電油不同，P6015A 采用環保型硅樹脂作為介電介質，不僅符合現代工業的環保要求，更關鍵的是 “終身無需重新填充”。這一設計大幅減少了探頭的維護頻率與成本，尤其適合現場測試（如戶外高壓設備調試）或長期連續監測場景，避免因維護介電介質導致的測試中斷，提升工作效率。

寬補償范圍 + 表頭編碼選項，適配多設備且簡化操作

P6015A 擁有 7~49pF 的大補償范圍，可通過調整匹配不同品牌、不同型號示波器的標稱輸入電容（如泰克、安捷倫等品牌示波器的常見輸入電容范圍），確保超高壓信號在傳輸過程中無失真，解決 “探頭與示波器不匹配導致的測量誤差” 問題。同時，其提供 “選項 1R” 版本，支持表頭編碼功能 —— 連接泰克數字示波器時，示波器可直接顯示實際信號電壓值，無需用戶手動將顯示值乘以 1000（1000X 衰減比）進行折算，尤其在多通道同時測量時，能減少計算步驟與誤差，提升操作便捷性。

（二）核心參數規格：硬核性能明確測量邊界，確保精準與安全

P6015A 的參數設計完全圍繞超高壓測量的 “精準性” 與 “安全性” 展開，每一項參數均對應實際測試中的關鍵需求，具體規格如下：

從參數可見，P6015A 的每一項性能指標均針對超高壓測量的痛點設計：3m 長度保障安全距離，1000X 衰減比保護示波器，75MHz 帶寬捕捉快速信號，7~49pF 補償范圍提升設備適配性，全方位解決超高壓測試中的 “安全、精準、適配” 問題。

（三）配套附件與服務選項：細節優化體驗，售后保障無憂

1. 標配附件：覆蓋多樣化連接需求，適配不同被測端子

P6015A 的標配附件完全圍繞 “超高壓場景的便捷連接” 設計，無需額外采購即可滿足多數測試需求，具體清單及用途如下：

    ■勾狀探頭端部（206-0463-xx）：采用絕緣材質包裹，僅探頭尖端接觸被測端子，避免測試過程中因絕緣不足導致的高壓泄漏，同時勾狀設計可穩定固定在高壓端子上，防止脫落。

    ■香蕉插頭（134-0016-xx）：適配部分高壓設備的香蕉型測試接口，擴展探頭的連接方式，尤其適合高壓電源模塊的標準化測試接口。

    ■鱷魚夾（344-0461-xx，插接地線上）：采用大號絕緣鱷魚夾，可穩定夾在設備的接地端子上，確保接地可靠 —— 超高壓測試中 “接地不良” 易導致信號干擾甚至安全風險，該附件從細節上保障測試穩定性。

    ■地線（196-3363-xx）：專用高壓地線，線徑粗且絕緣層厚，可承受高壓場景下的接地電流，避免地線因絕緣破損導致的安全隱患。

    ■便攜包（016-1147-xx）：硬質防水便攜包，內部有專用卡槽固定探頭與附件，適合現場測試（如戶外高壓輸電設備調試、工廠車間的大功率設備測試）時攜帶，同時保護探頭免受碰撞、灰塵影響，延長使用壽命。

    ■使用手冊（070-8223-xx）：詳細說明探頭的校準方法、安全操作規范、不同場景下的連接方式（如直流高壓測量、脈沖高壓測量的差異），幫助用戶快速上手并規避操作風險。

2. 專屬服務選項：長期保障測量精度與設備壽命

超高壓探頭的 “校準” 與 “維護” 直接影響測量精度，P6015A 提供豐富的服務選項，用戶可根據使用頻率與精度要求選擇，具體包括：

    ■校準服務（選項 C3/C5）：選項 C3 為 3 年校準服務，選項 C5 為 5 年校準服務，由泰克專業團隊按照國際標準進行校準，確保探頭在長期使用中保持精度，避免因參數漂移導致的測量誤差 —— 尤其在高壓設備出廠檢測等對精度要求高的場景中，定期校準至關重要。

    ■校準數據報告（選項 D1/D3/D5）：選項 D1 提供單次校準數據報告，選項 D3（搭配 C3）提供 3 年校準數據報告，選項 D5（搭配 C5）提供 5 年校準數據報告，報告包含詳細的校準參數、誤差范圍，可用于滿足 ISO、IEC 等行業認證的文檔要求。

    ■維修服務（選項 R3/R5）：選項 R3 為 3 年維修服務，選項 R5 為 5 年維修服務，覆蓋探頭的非人為損壞故障（如介電質老化、接頭接觸不良等），專業維修團隊可快速響應，減少設備停機時間。

    ■保修延長（選項 SILV600）：將標準 1 年保修延長至 5 年，進一步降低長期使用的風險，尤其適合高頻次使用的實驗室或工廠測試場景。

二、產品優勢與應用場景：超高壓場景的 “全能解決方案”

P6015A 的優勢并非單純體現在 “超高壓量程” 上，而是通過 “量程 + 帶寬 + 免維護 + 適配性” 的組合，成為超高壓場景下的 “全能工具”，可覆蓋高壓功率設備、大型 UPS、高壓整流器等多個核心應用領域。

（一）P6015A 的核心優勢：針對性解決超高壓測試痛點

超高壓下的安全與穩定，避免 “不敢測、測不準”

超高壓測試的首要風險是 “高壓擊穿” 或 “漏電”，P6015A 通過雙重設計保障安全：一是環保硅樹脂介電質的絕緣性能優異，可承受 15kV DC 的長期高壓而不擊穿；二是符合 UL61010-2-031、EN61010-2-031 等國際安全標準，經過嚴格的高壓泄漏測試與絕緣強度測試。同時，3m 的探頭線長度讓測試人員可保持安全距離，避免直接靠近高壓端子，從 “設備設計” 與 “操作安全” 兩方面消除風險。

75MHz 帶寬捕捉快速信號，還原超高壓下的細節部分

用戶認為 “超高壓信號都是低頻的”，但實際場景中，超高壓設備常伴隨快速瞬態信號 —— 例如，高壓整流器的輸出紋波頻率可能達幾十 kHz，大型 UPS 切換時的電壓尖峰上升時間僅幾 ns。P6015A 的 75MHz 帶寬與 4.0ns 上升時間，可完整捕捉這些快速信號，避免因帶寬不足導致的波形 “平頂” 或 “尖峰缺失”。例如，在測試 10kV 高壓電源的脈沖輸出時，可準確測量脈沖的上升沿、下降沿及峰值電壓，判斷電源是否符合設計要求。

免維護設計降低成本，適配多設備提升靈活性

傳統高壓探頭的介電油需每 1-2 年更換一次，不僅增加維護成本，還可能因維護不當導致絕緣性能下降。P6015A 的硅樹脂介電質終身免填充，省去維護步驟與成本。同時，7~49pF 的補償范圍可適配泰克、安捷倫、Keysight 等多數品牌的數字示波器，用戶無需為使用 P6015A 而更換現有示波器，降低設備投入成本。例如，實驗室原有泰克 MSO5000 示波器（輸入電容 15pF）與安捷倫 DSOX1204G 示波器（輸入電容 20pF），均可通過調整 P6015A 的補償電容實現匹配，無需額外采購專用探頭。

表頭編碼選項簡化操作，提升多通道測試效率

1000X 的衰減比意味著 “示波器顯示值需乘以 1000 才是實際電壓”，若同時測量 3-4 個通道（如高壓設備的輸入、輸出、反饋電壓），手動折算不僅繁瑣，還易出現計算錯誤。P6015A 選項 1R 的表頭編碼功能，可讓泰克示波器直接識別探頭衰減比并顯示實際電壓值，例如示波器顯示 “12.5V” 即代表實際輸入電壓為 12.5kV，無需人工干預，尤其在批量測試（如高壓電源出廠檢測）中，可大幅提升效率并減少誤差。

（二）典型應用場景：從實驗室到現場，覆蓋多類超高壓需求

P6015A 的應用場景均圍繞 “2.5kV 以上超高壓測量” 展開，每類場景均對應明確的用戶痛點，且 P6015A 能提供針對性解決方案：

1. 高壓整流器測試：精準測量直流輸出與紋波

用戶痛點：高壓整流器（如 10kV/50A 工業整流器）的輸出電壓高達 10kV DC，需同時測量 “直流輸出電壓穩定性” 與 “輸出紋波”—— 前者要求探頭耐壓足夠，后者要求探頭有一定帶寬捕捉紋波信號（通常紋波頻率為 50kHz~100kHz），傳統探頭要么耐壓不足，要么帶寬不夠?qū)е录y波測量失真。

解決方案：P6015A 的 15kV DC 量程可穩定測量整流器的直流輸出電壓，75MHz 帶寬可完整捕捉 100kHz 以下的紋波信號；100MΩ 高輸入電阻不會分流整流器的輸出電流，確保測量值貼近實際輸出；搭配勾狀探頭端部可穩定連接整流器的高壓輸出端子，避免測試過程中脫落。例如，在測試某 12kV 高壓整流器時，可通過 P6015A 測量其輸出電壓的波動范圍（要求≤±0.5%），同時捕捉紋波幅值（要求≤50Vpp），判斷整流器的濾波效果是否合格。

2. 大型 UPS 系統脈沖電壓監測：承受瞬態高壓，捕捉切換細節

用戶痛點：大型 UPS 系統（如數據中心的 100kVA UPS）在市電切換至備用電源時，輸出端可能產生 40kV 以下的瞬態脈沖電壓（持續時間 10~100ms），需測量該脈沖的峰值與波形，評估其對后端設備（如服務器、存儲陣列）的影響 —— 傳統探頭要么無法承受脈沖高壓，要么上升時間太慢無法捕捉脈沖細節。

解決方案：P6015A 的 40kV 峰值（100ms 脈沖）量程可完全覆蓋 UPS 的瞬態脈沖電壓，4.0ns 上升時間可準確還原脈沖的上升沿與下降沿；專用高壓地線與鱷魚夾確保接地可靠，避免脈沖信號受干擾；便攜包方便攜帶至數據中心現場測試，保護探頭免受機房灰塵影響。例如，在某數據中心 UPS 切換測試中，通過 P6015A 測量到切換時的脈沖峰值為 32kV，持續時間 50ms，未超過后端設備的耐壓極限（40kV），判斷 UPS 切換過程安全。

3. 高壓功率半導體測試：評估器件耐壓與開關特性

用戶痛點：高壓功率半導體（如 15kV SiC MOSFET）在研發與出廠測試中，需測量其 “耐壓特性”（承受 15kV DC 不擊穿）與 “開關特性”（開關時的電壓尖峰）—— 前者要求探頭耐壓達 15kV，后者要求探頭有一定帶寬捕捉開關尖峰（上升時間約 10ns）。

解決方案：P6015A 的 15kV DC 量程可滿足半導體耐壓測試需求，75MHz 帶寬與 4.0ns 上升時間可捕捉開關時的電壓尖峰；3m 探頭線讓測試人員可遠離高壓測試臺，提升操作安全；香蕉插頭可適配半導體測試夾具的標準化接口，確保連接穩定。例如，在測試某 15kV SiC MOSFET 時，通過 P6015A 測量其關斷時的電壓尖峰為 16.2kV，未超過器件的極限耐壓（18kV），判斷器件的開關特性合格。

4. 高壓電源模塊脈沖輸出測試：適配多示波器，保障批量測試精度

用戶痛點：高壓電源模塊（如醫療設備用 10kV 脈沖電源）的出廠測試中，需批量測量其脈沖輸出的峰值（要求 10kV±5%）與波形，實驗室現有泰克 DPO7000 與安捷倫 DSOX6000 兩款示波器，需探頭能適配不同示波器的輸入電容，同時簡化操作以提升測試效率。

解決方案：P6015A 的 7~49pF 補償范圍可分別匹配兩款示波器的輸入電容（泰克 DPO7000 為 25pF，安捷倫 DSOX6000 為 30pF），通過調整補償電容確保測量精度；選項 1R 的表頭編碼功能讓兩款示波器（泰克可直接識別，安捷倫需搭配適配器）均能顯示實際脈沖電壓值，無需手動折算；便攜包可收納探頭與附件，方便在不同測試工位間移動。例如，在某批次 10kV 脈沖電源的測試中，通過 P6015A 快速完成 50 臺模塊的測試，合格率達 98%，測試效率較傳統探頭提升 30%。

（三）對比分析：與系列內其他型號的差異，凸顯超高壓定位

為更清晰地體現 P6015A 的定位，可將其與泰克同系列的 P5100A、TPP0850、P5122、P5150 進行對比，明確其在 “超高壓場景” 的不可替代性：

從對比可見：

    ■若需求是 “2.5kV 以下的高頻中高壓測試”（如 500MHz 帶寬的高頻開關電源），P5100A 或 TPP0850 更合適；

    ■若需求是 “中壓隔離測量”（如 TPS2000 示波器搭配使用），P5122 或 P5150 更適配；

    ■但只要涉及 “2.5kV 以上的超高壓測量”，無論是直流還是脈沖場景，P6015A 都是唯一選擇 —— 其超高壓量程、免維護介電質、寬適配性，在超高壓領域無替代型號。

三、引導聯系

若您正面臨超高壓設備測試的難題 —— 無論是需要測量 10kV 以上的直流電壓，還是捕捉 40kV 以下的瞬態脈沖信號，或是希望找到一款免維護、適配現有示波器的超高壓探頭 —— 歡迎隨時溝通交流。我們可根據您的具體測試場景（如被測設備類型、電壓范圍、示波器型號、精度要求），提供 P6015A 的選型建議、校準服務方案及附件搭配指導，助力您安全、精準地完成超高壓測量任務。
