TCP312A + TCPA300 電流測量系統：300 MHz 高頻電流精準捕獲的終極解決方案
2025-08-21
在開關電源、功率電子和高速數字系統的設計與調試中，工程師們始終面臨著一個核心挑戰：如何在不影響被測電路的前提下，精準、可靠地測量高頻、高強度的電流信號？ 傳統的電流探頭往往在帶寬、精度或易用性上存在妥協。TCP312A 電流探頭配合 TCPA300 放大器 組成的測量系統，以其 300 MHz 帶寬、5 mA 至 30 A 的寬動態范圍、以及卓越的直流精度，為您提供無可挑剔的電流測量體驗，成為高頻功率測量的行業標桿。

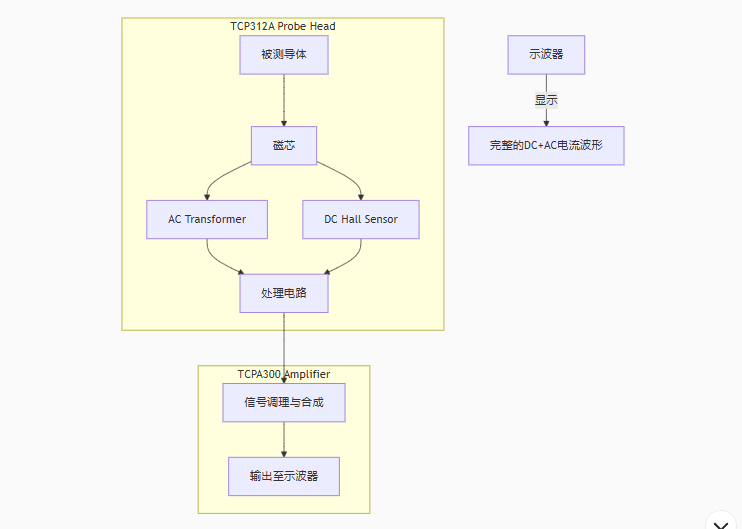

一、核心原理：霍爾效應與變壓器技術的完美融合
TCP312A 并非簡單的電流互感器，它采用了混合式（Hybrid）技術，結合了交流互感器（AC Transformer） 和直流霍爾效應傳感器（DC Hall-Effect Sensor） 的優勢，從而實現從直流到高頻的精確測量。
AC 路徑（Transformer）：
高頻交流電流穿過磁芯，基于電磁感應原理產生信號。
優勢：提供極高的帶寬（高達 300 MHz）和出色的高頻響應。
DC 路徑（Hall Effect）：
霍爾傳感器檢測磁芯中的靜態（直流）磁場強度，從而測量直流或極低頻電流。
優勢：解決了傳統互感器無法測量直流的根本缺陷。
信號合成（TCPA300 Amplifier）：
TCPA300 放大器將 AC 和 DC 兩路信號進行精準的調理與合成，最終輸出一個能真實反映電流中直流和交流成分的復合電壓信號（單位：1 V/A 或 0.1 V/A）至示波器。
二、詳細特性與參數（定義專業級性能）
TCP312A 探頭頭部參數
| 參數 | 指標 |
|---|---|
| 帶寬 | DC to 300 MHz (AC 耦合時可達 400 MHz) |
| 上升時間 | < 1.2 ns |
| 電流量程 | ±5 mA to ±30 A (峰值 ±50 A) |
| 最大 RMS 電流 | 15 ARMS (連續)，30 ARMS (峰值) |
| 分辨率 | < 1 mA (在 5 mA/div 量程) |
| 精度 | ±1% of reading (DC, 50 MHz 內)，±2% of reading (100 MHz)，±3% of reading (300 MHz) |
| 直流偏移誤差 | ±0.5 mA (典型值) |
| 降額 | 電流/頻率關系遵循制造商提供的降額曲線 |
| 導體尺寸 | 最大 5.5 mm 直徑 |
TCPA300 放大器單元參數
| 參數 | 指標 |
|---|---|
| 增益 / 靈敏度 | 1 V/A 或 0.1 V/A (兩檔可切換) |
| 帶寬限制 | 20 MHz 低通濾波 (用于減少高頻噪聲) |
| 輸出阻抗 | 50 Ω (直接匹配現代示波器輸入) |
| DC 偏置調節 | ±600 mV 連續可調 (用于抵消探頭本身的直流偏移) |
| 消磁 (Degauss) | 一鍵自動消磁功能 (消除磁芯剩磁，保證DC精度) |
| 電源 | 交流適配器或可選電池包 (TCPA300-BAT) |
三、關鍵注意事項（確保測量準確與設備安全）
消磁 (Degauss) 是精度的前提：
原因：磁芯中的剩磁會引入嚴重的直流測量誤差。
要求：每次測量前、改變量程后、或懷疑精度有誤時，必須執行消磁操作。將探頭夾口閉合（切勿夾載導體），按下 TCPA300 上的
DEGAUSS按鈕直至完成。禁忌：夾著導線或在大電流通過時進行消磁會損壞探頭。
避免磁芯飽和：
原因：超過探頭額定電流會使磁芯飽和，導致波形削頂失真和精度永久性下降。
操作：始終參考降額曲線。對于 DC 或低頻電流，絕對不得超過 ±30 A DC 或 15 ARMS 的連續電流限值。
正確連接與匹配：
使用高質量的同軸電纜（如提供的 RG-174）連接放大器和示波器。
將示波器通道阻抗設置為 50 Ω 以匹配 TCPA300 的輸出阻抗，否則會導致幅度誤差和振鈴。
環境干擾管理：
電流探頭對外部磁場敏感。盡量遠離電源變壓器、風扇等干擾源。
保持探頭夾口清潔，避免金屬碎屑影響磁芯閉合。
校準與保養：
建議定期（每年）進行校準，以確保精度。
輕柔開合夾口，避免機械沖擊。
四、核心應用領域
開關電源 (SMPS) 測試：
場景：測量 MOSFET/IGBT 的開關電流波形、二極管反向恢復電流、電感電流紋波、變壓器勵磁電流。
價值：分析開關損耗、驗證環路穩定性、評估磁元件飽和、診斷過流事件。
功率器件特性分析：
場景：與曲線追蹤儀或示波器配合，測量 SiC/GaN 器件的動態開關特性（如 Id-Vds 曲線）。
價值：精準評估器件的開通/關斷時間、米勒平臺、短路耐受能力。
高速數字系統功率完整性：
場景：測量 CPU、FPGA、ASIC 的瞬態工作電流、功耗曲線、同步開關噪聲 (SSN)。
價值：優化去耦電容設計、驗證電源軌動態響應、進行功耗分析。
逆變器與電機驅動：
場景：測量三相輸出電流、IGBT 橋臂電流。
價值：分析調制波形質量、計算輸出功率、診斷上下管直通故障。
電路保護與故障分析：
場景：捕獲保險絲熔斷、斷路器跳閘、浪涌抑制器動作時的瞬態大電流。
價值：分析故障電流幅值與持續時間，優化保護電路設計。
五、標準操作方法（四步完成精準測量）

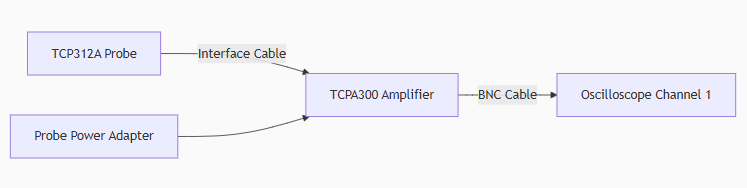

步驟 1：系統連接與設置
將 TCP312A 連接到 TCPA300 的接口。
用 50 Ω BNC 線纜將 TCPA300 的 OUTPUT 連接到示波器的一個通道。
為 TCPA300 接通電源。
將示波器對應通道的阻抗設置為 50 Ω，垂直單位設置為 安培 (A)（根據選擇的靈敏度，1V=A 或 0.1V=A）。
步驟 2：消磁與歸零
確保探頭夾口完全閉合且內部無導體。
按下 TCPA300 前面的
DEGAUSS按鈕并保持，直到進度條完成或指示燈熄滅。觀察示波器屏幕上的基線，微調放大器上的
DC OFFSET旋鈕，將基線精確調整至零位。
步驟 3：連接被測電路并進行測量
按下探頭背部的扳機，打開磁芯夾口。
將探頭夾在需要測量電流的導線（一次只夾一根導線，避免磁場抵消）。
根據待測電流的大小和頻率，在 TCPA300 上選擇合適的靈敏度（1 V/A 用于小電流，0.1 V/A 用于大電流）。
在示波器上設置合適的時基和垂直刻度，觸發捕獲波形。
步驟 4：讀數與分析
直接讀取波形的幅值、上升時間、頻率等參數。
利用示波器的數學運算功能，進行電流與電壓的乘法運算（P = V * I），直接測量功率。
使用積分功能計算電荷量（Q = ∫Idt）。
為什么選擇 TCP312A + TCPA300 系統？
無與倫比的帶寬：300 MHz 帶寬足以應對最嚴苛的高速開關測量。
真正的直流精度：霍爾技術保證了直流和低頻信號的測量準確性，這是交流互感器無法實現的。
寬動態范圍：從 5 mA 到 30 A，既能捕捉微弱的電流紋波，也能承受大的工作電流。
卓越的易用性：一鍵消磁、直流偏置調節、雙檔位靈敏度，讓高精度測量變得簡單可靠。
泰克品質與可靠性：工業級設計，經久耐用，測量結果值得信賴。
