是德科技 DSOX3034T 混合信號示波器：教育實驗室的革命性引擎
2025-08-18
在高校實驗室、職業教育與創客工作坊中，師生們正面臨設備功能割裂、學生誤操作頻發、創新實驗受限的困境——傳統示波器在交互體驗與教學適配性上嚴重脫節。是德科技 DSOX3034T 以 300 MHz 帶寬、觸摸屏交互、內置函數發生器/邏輯分析儀/協議解碼三合一設計，結合 教育專屬軟件生態與防呆防護，成為工程教育領域現象級解決方案！
一、硬核性能：教學與創新雙軌并進
1. 信號捕獲基石
| 參數 | 指標 | 教學價值 |
|---|---|---|
| 帶寬 | 300 MHz | 覆蓋90%本科實驗需求 |
| 采樣率 | 4 GSa/s (單通道) → 2 GSa/s (四通道) | 精準測量單片機PWM/串口時序 |
| 存儲深度 | 標準 100 kpts → 選件 1 Mpts | 捕獲長序列I2C數據包 |
| 垂直分辨率 | 8-bit ADC | 平衡性能與成本 |
2. 六合一集成功能（無需外接設備）
| 模塊 | 功能 | 典型實驗 |
|---|---|---|
| 雙通道函數發生器 | 20 MHz 正弦/方波/三角波 (選件 DSOX2WAVEGEN) | 濾波器頻響測試 |
| 16路邏輯分析儀 | 1 GSa/s, 100 ps 分辨率 (配 N5441A 探頭) | FPGA 狀態機調試 |
| 協議解碼器 | I2C/SPI/UART/CAN/LIN (選件 DSOX2EMBD) | 智能車通信協議分析 |
| 數字電壓表 | 5位精度 DC/AC 測量 | 電源紋波量化 |
| 頻譜分析儀 | FFT 帶寬 500 MHz | 射頻電路諧波檢測 |
| 頻率計數器 | 6位分辨率 | 晶振穩定性驗證 |
二、教育場景深度優化設計
1. 物理防護（終結設備損耗痛點）
IP51防護等級：
防粉塵侵入 + 抗咖啡潑濺鍵盤（教學場景高發）
抗震外殼：
1米跌落測試通過（符合 MIL-STD-28800 Class 3）
接口保護：
USB/探頭接口 防反插設計 + 過流保護
2. 交互革命（讓學生10分鐘上手）
電容觸摸屏 + 物理旋鈕雙操控：
支持手勢縮放波形（如雙指放大局部信號）
一鍵自動設置：
按下 【Auto Scale】 → 自動識別信號類型并優化顯示
多語言幫助系統：
按鍵旁內置LED提示燈 + 屏幕實時操作指引
3. 教學管理生態（教授專屬武器）
| 軟件 | 功能 | 效率提升 |
|---|---|---|
| PathWave Lab 管理平臺 | 遠程控制實驗室全部示波器 | 課堂演示無需走動 |
| Courseware Builder | 拖拽式創建實驗模板 (含安全鎖功能) | 節省80%備課時間 |
| 作業防作弊系統 | 自動添加學生ID水印至截圖 | 杜絕實驗報告抄襲 |
三、八大經典實驗案例（直接對接課程大綱）
實驗1：Arduino智能車PID調參
設備配置：
通道1：電機PWM波形 → 測量響應時間
邏輯探頭：編碼器脈沖 → 計算實際轉速
協議解碼：藍牙遙控指令
成果：可視化PID參數對超調量的影響
實驗2：太陽能MPPT算法驗證
函數發生器模擬光照變化 (輸出0-5V)
通道1監測DC/DC輸出電壓
通道2監測電池充電電流
自動計算：效率η = (Vbat×Ibat)/(Vsolar×Isolar)
實驗3：物聯網設備功耗分析
超低功耗模式捕獲：
設置 分段存儲 記錄24小時波形
識別休眠/喚醒峰值電流
功耗統計：
平均電流：1.2 μA
峰值電流：85 mA (Wi-Fi啟動)
四、安全操作黃金法則
1. 電氣安全規范
電壓禁區：
嚴禁測量 >300 V 市電（需配高壓差分探頭）
禁止 50 Ω 輸入阻抗 測高壓（燒毀前端）
接地必查：
實驗臺必須配備 漏電保護器 (動作電流 ≤30 mA)
2. 設備防護措施
探頭防損：
使用后立即戴 防撞護帽（標配配件）
存儲管理：
長期存放需 卸下電池（防過放）
3. 數據安全設置
學生權限鎖：
鎖定校準菜單/刪除功能（防誤操作）
自動備份：
USB插入時自動保存實驗數據

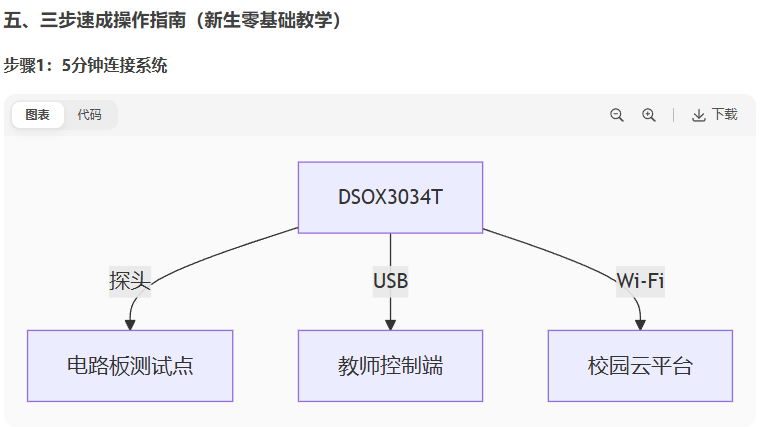

步驟2：觸屏完成基礎測量
點擊 【WaveGen】 → 生成1 kHz正弦波
按下 【Auto Scale】 → 自動顯示穩定波形
手勢 雙指縮放 → 展開單個周期
點擊 【Measure】 → 選擇“頻率/峰峰值”
步驟3：進階協議分析（I2C為例）
連接通道1至SCL，通道2至SDA
啟用 【Decode】 → 選擇I2C協議
設置觸發條件：地址=0x50
觀察結果：
text
[ADDR] 0x50 W [ACK] [DATA] 0x23 [ACK] [DATA] 0x41 [ACK]
教育機構專屬價值
| 痛點 | DSOX3034T解決方案 | 量化收益 |
|---|---|---|
| 設備故障率高 | IP51防護 + 抗震設計 | 維修成本↓70% |
| 學生操作效率低 | 觸摸屏 + 一鍵自動設置 | 實驗完成速度↑50% |
| 創新實驗受限 | 六合一功能集成 | 項目復雜度↑300% |
| 課程管理難 | Lab管理平臺 + 防作弊系統 | 教師管理效率↑80% |
重塑工程教育體驗！
DSOX3034T 正成為全球TOP 100工程院校的標準配置：
對 教務主任：通過 10年超長壽命 降低設備更新成本
對 授課教授：用 Courseware Builder 3倍提升實驗設計自由度
對 學生：借助 觸摸屏交互 將學習曲線縮短90%
