接口

• 標配：HANDLER、RS232、USB HOST、USB DEVICE

• 選配：GPIB

簡介

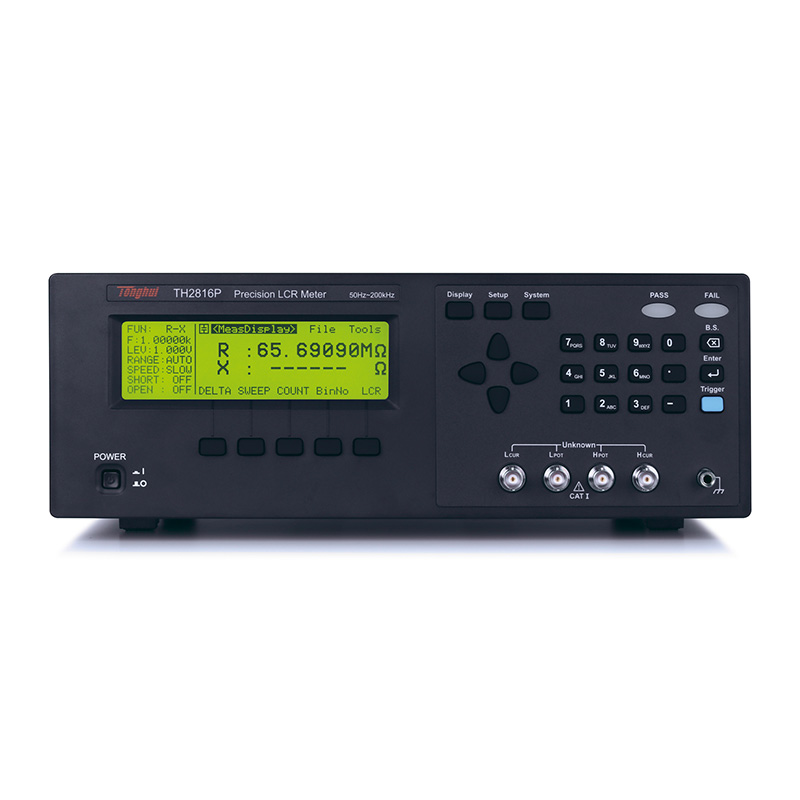

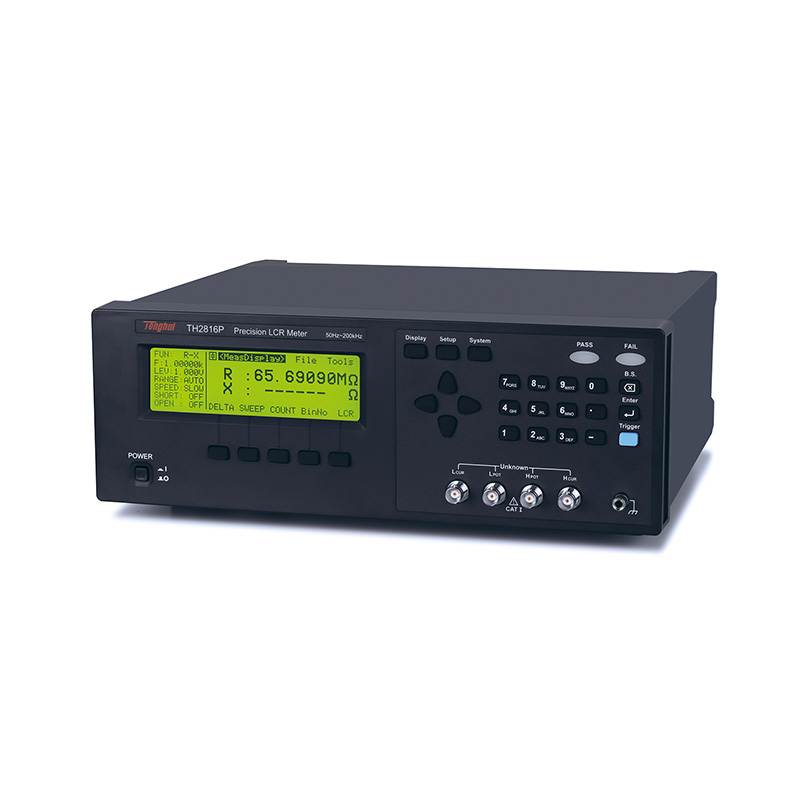

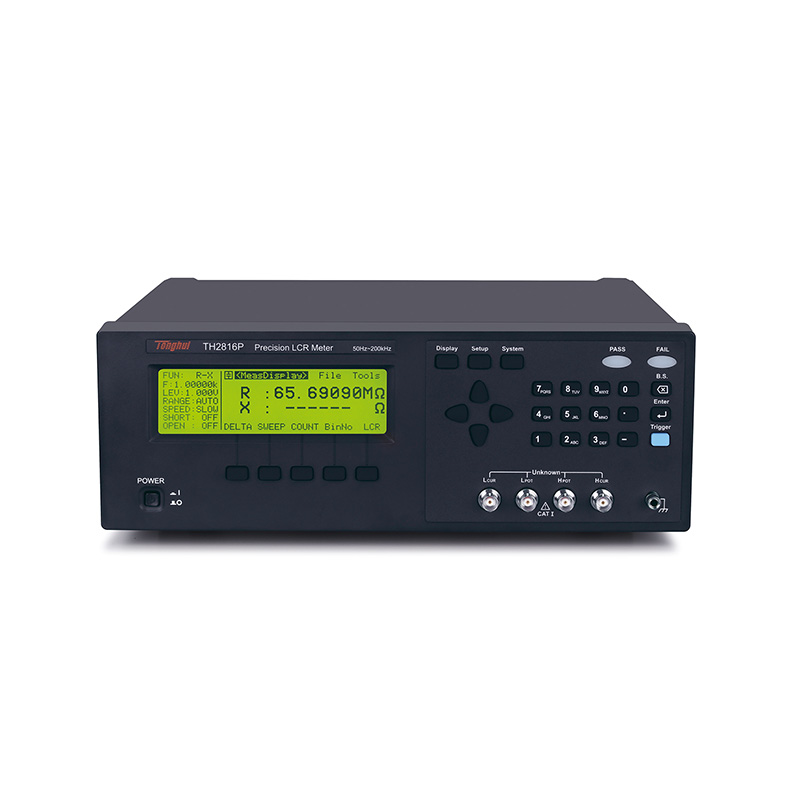

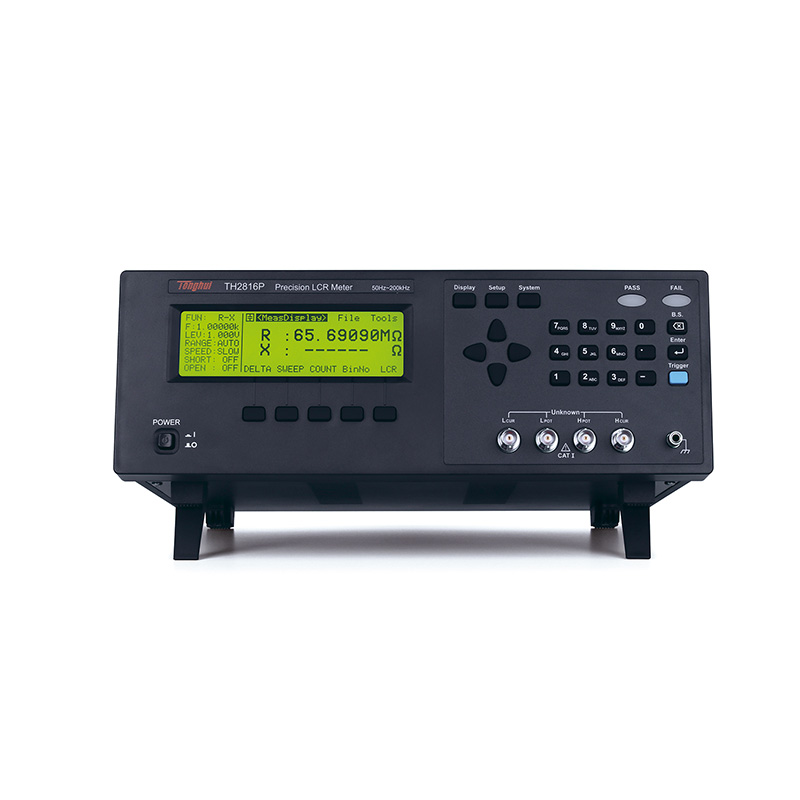

TH2816P 是同惠推出的精密 LCR 數字電橋，測試頻率覆蓋 50Hz - 200kHz（分辨率達 12000 頻點），具備 0.02% 高精度與約 160 次 / 秒最快測試速度，內置 10 檔分選比較器，支持 4 點頻率 / 電平列表掃描，適用于無源元件及印制電路板、繼電器等器件的阻抗參數評估，為電子元器件檢測提供超高精度解決方案。

性能特點

• 測試頻率：50Hz - 200kHz，分辨率：12000 頻點

• 0.02% 精度（TH2816P），7 位讀數

• 最快速度約 160 次 / 秒

• 內建比較器：10 檔分選及檔計數（TH2816P/TH2816A+）

• 人性化操作界面，操作簡單

• 240×64 點陣圖形 LCD 顯示

• 10mVrms - 2.0Vrms 可編程測試電平

• 兼容原有偏流源控制

• 高穩定性、高準確性

• 精確的負載校準功能

• 30Ω/100Ω 可選信號源輸出阻抗

• 4 點頻率 / 電平 / 列表掃描功能

• 直讀，絕對偏差及相對偏差顯示

• 12 組內部?jī)x器設定儲存

• 測試電平監視功能

• 鍵盤鎖定功能

應用

■ 無源元件：電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估

■ 其它元件：印制電路板、繼電器、開關、電纜、電池等阻抗評估

技術參數

產品型號		TH2816P	TH2816A+	TH2816B+
顯示		240x64點陣LCD顯示器
讀數		7位讀數分辨率	6位讀數分辨率	6位讀數分辨率
基本測量準確度		0.02%	0.05%	0.05%
測試信號頻率	范圍	50Hz - 200kHz	50Hz - 200kHz	50Hz - 200kHz
	點數	12000點	12000點	37點
信號源輸出阻抗		30Ω / 100Ω
AC測試信號電平		10mV - 2Vrms，10mV步進
測試參數		L、C、R、|Z|、D、Q、G、B、X、 θd、θr、Vm、Im，△%
測量顯示范圍	|Z|,R,X	0.00001Ω - 99.9999MΩ
	G, B	0.00001μs - 99.9999s
	C	0.00001pF - 9.99999F
	L	0.00001μH - 99.9999kH
	D	0.00001 - 9.99999
	Q	0.00001 - 99999.9
	θ(DEG)	-179.999o - 179.999o
	θ(RAD)	-6.28318
	Δ%	-19.99998
測量端		五端
列表掃描		4點：頻率、電平
圖形掃描分析		------
測量速度		快速+： 16.7 ms；快速： 33ms；中速： 100ms；慢速： 667 ms
等效電路		串聯,   并聯
量程方式		自動,   保持
觸發方式		內部,   手動,   外部,   總線
平均次數		1－255
清零功能		開路,   短路,   負載
數學運算		直讀、ΔABS、Δ%、V/I、檔號及檔計數
比較器功能		10檔分選，BIN1 - BIN9、NG、AUX		4檔分選，BIN1 - BIN3、NG、AUX
		檔計數功能	檔計數功能
		PASS、FAIL前面板顯示	PASS、FAIL前面板顯示
存儲器		12組內部?jī)x器設定供存儲/調用
接口	控制接口	HANDLER
	通訊接口	RS232C、USB   HOST、USB   DEVICE、GPIB(選件)
工作溫度,   濕度		0℃－40℃,   ≤ 90%RH
輸入電源	電壓	198V－242V   AC
	頻率	47Hz－63Hz
	功耗	最大80VA
上架體積		350(W)×122(H)×310(D)
重量		6.5 kg

附件

物理規格

• 上架體積：350mm（W）× 122mm（H）× 310mm（D）

• 重量：6.5kg
