簡介

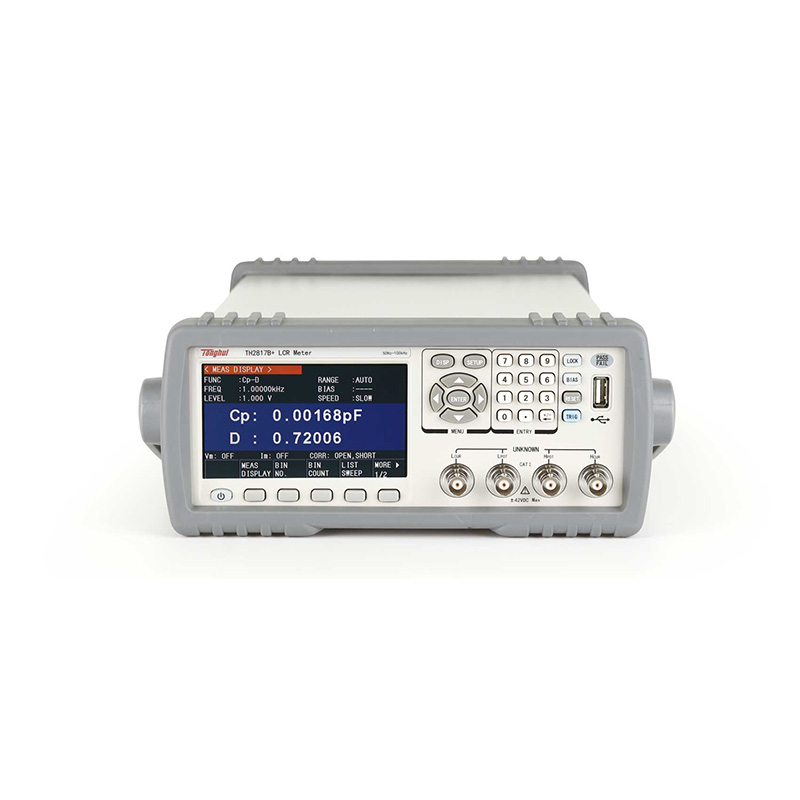

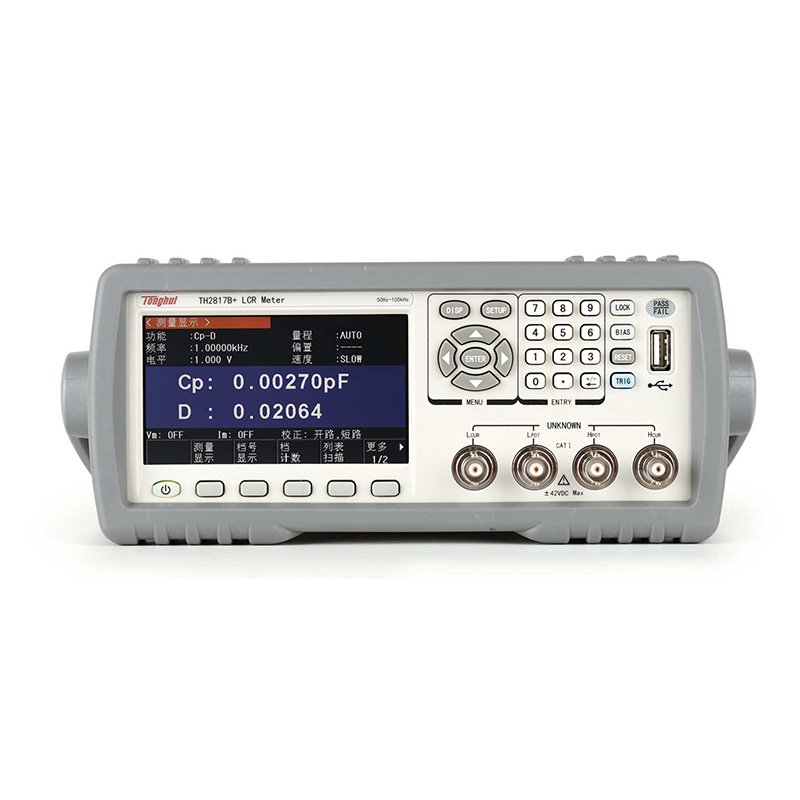

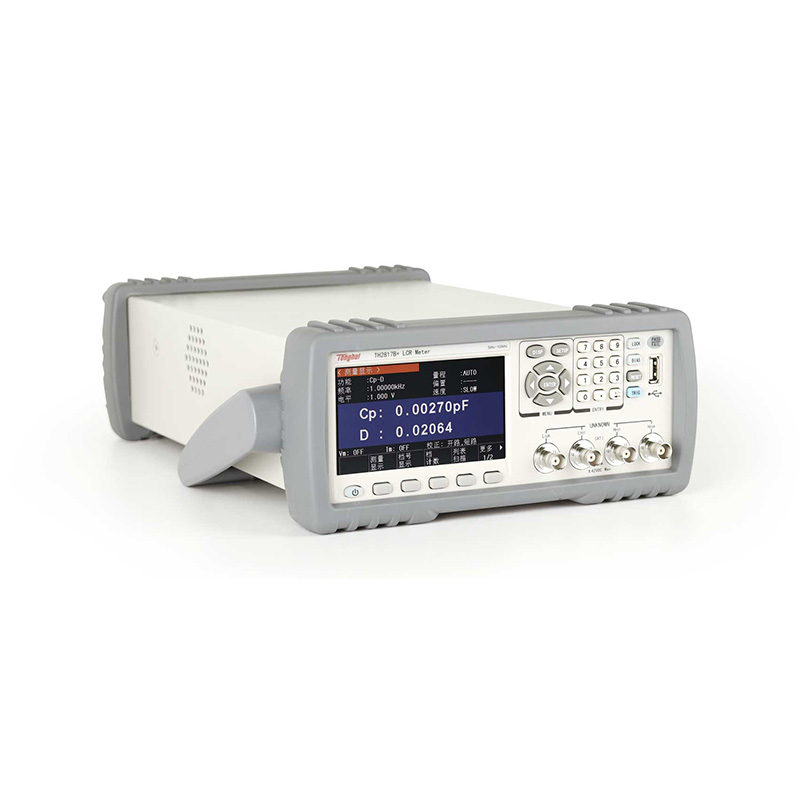

TH2817B + 是同惠推出的緊湊型 LCR 數字電橋，測試頻率覆蓋 50Hz - 100kHz（分辨率含 11 頻點），具備 0.1% 基本精度與最快 19ms 測試速度，支持 10 檔分選、多頻列表掃描等功能，適配 110V/220V 電源，為電子元器件生產質檢、實驗室研發等場景提供高效精準的參數測試方案。
性能特點
應用
■ 無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組
■ 其他元件：
印制電路板、繼電器、開關、電纜、電池等的阻抗評估 件和網絡元件等的阻抗參數評估
技術參數
| 型號 | TH2810B+ | TH2817B+ | ||
| 顯示器 | 4.3寸TFT LCD | |||
| 讀數 | 6位讀數分辨率 | |||
| 測試參數 | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% | |||
| 基本準確度 | 0.10% | |||
| 等效方式 | 串聯,并聯 | |||
| 量程方式 | 自動,保持 | |||
| 觸發方式 | 內部,外部,手動,總線 | 內部,外部,手動 | ||
| 測量速度 | 快速:19ms，中速:83ms，慢速:333ms | |||
| 清零功能 | 開路，短路，負載 | |||
| 測試端配置 | 5端 | |||
| 測試信號頻率 | 100Hz,120Hz,1kHz,10kHz | 50Hz,60Hz,100Hz,120Hz, 1kHz,10kHz,16kHz,20kHz,40kHz,50kHz,100kHz | ||
| 輸出阻抗 | 10 Ω 、100 Ω | |||
| AC測試信號電平 | 0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms | |||
| LCR參數顯示范圍 | |Z|,R,X | 0.00001Ω - 99.9999MΩ | ||
| C | 0.00001pF - 9.99999F | |||
| L | 0.00001uH - 99.9999KH | |||
| D | 0.00001 - 9.99999 | |||
| Q | 0.00001 - 99999.9 | |||
| △% | -999.999% - 999.999% | |||
| θr | -3.14159 - 3.14159 | |||
| θd | -179.999 - 179.999 | |||
| 平均次數 | 1-255 | |||
| 數學運算 | 直讀，△ABS，△% | |||
| 觸發延時 | 0 - 60.000s，1ms步進 | |||
| 步進延時 | 0 - 60.000s，1ms步進 | |||
| 列表掃描 | 10點列表掃描每掃描點可單獨分選可對頻率，AC電壓進行掃描測試 | |||
| 比較器功能 | 10檔分選，BIN1-BIN9,NG,AUX | |||
| 檔計數功能 | ||||
| PASS，FALL前面板LED顯示 | ||||
| 內部非易失性存儲器 | 40組LCRZ儀器設定文件 | |||
| 外部USB存儲器 | 儀器設定文件，CSV數據文件 | |||

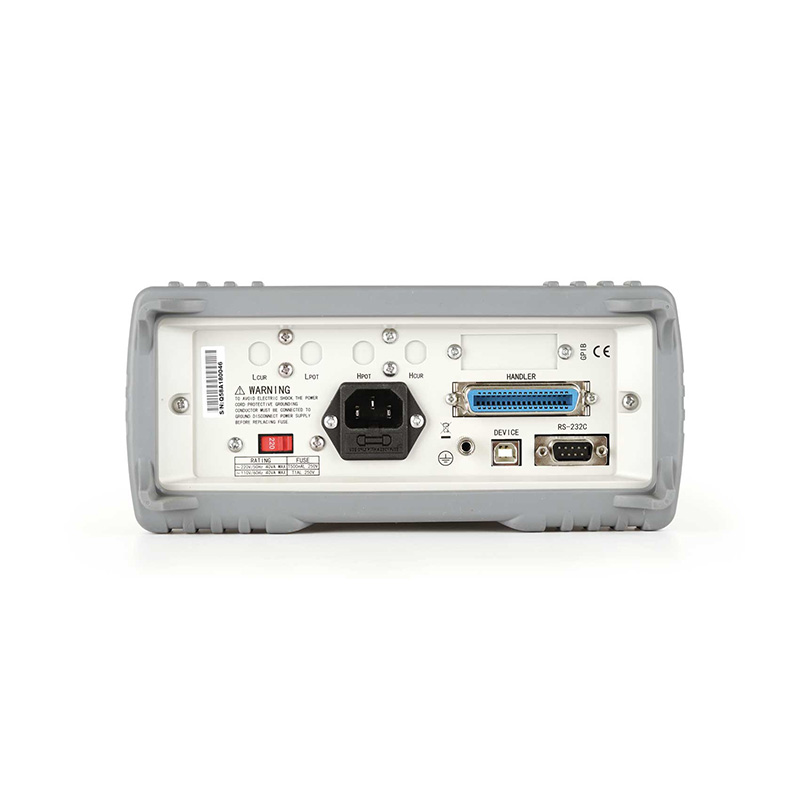

| 接口 | 控制接口 | HANDLER | ||
| 通訊接口 | USB HOST，RS232C，RS485（選件） | |||
| 存儲接口 | USB DEVICE | |||
| 雙頻測試 | 任意兩點頻率可選 | |||
| V/I監視 | 有 | |||
| 上架體積（mm） | 215(W)x88(H)x335(D) | |||
| 外形體積（mm） | 235(W)x105(H)x360(D) | |||
| 重量 | 3.6kg | |||
附件
| 類型 | 配件名稱 | 型號 |
|---|---|---|
| 標配 | 短路片 | TH26010 |
| 夾具 | TH26048A | |
| 帶盒四端絕緣帶鎖 Kelvin 測試線 | TH26011CS | |
| 選配 | 磁環夾具 | TH26008A |
| 帶盒貼片測試線 | TH26009B | |
| 帶盒貼片測試線 | TH26029B |
