詳細介紹 技術資料

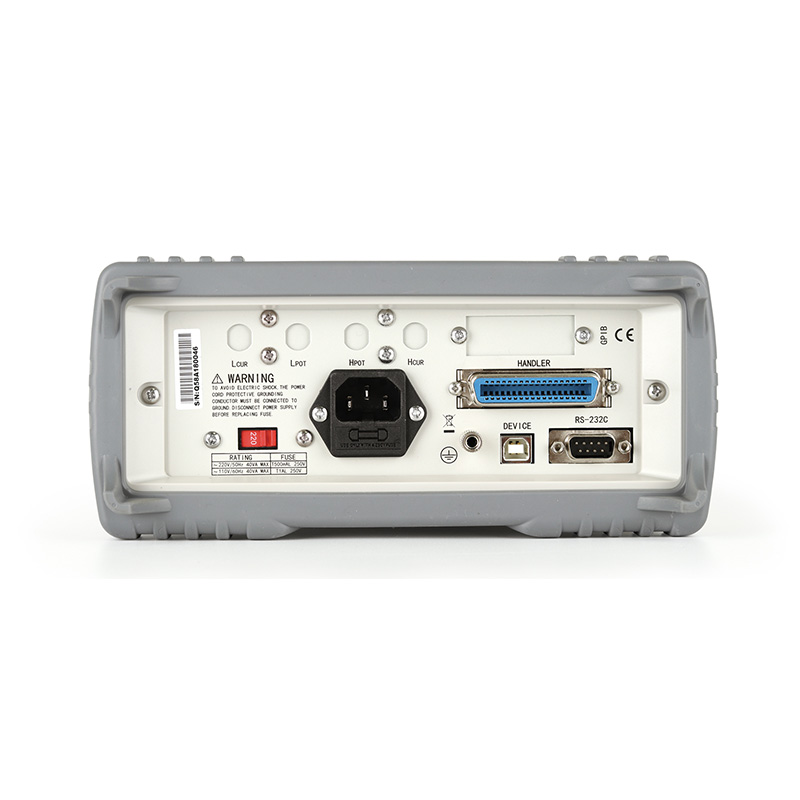

接口
標配：RS232、USBHOST、USBDEVICE、HANDLER
選配：RS485、GPIB
簡介
TH2817C + 是同惠推出的緊湊型 LCR 數字電橋，具備精準測量能力，適配元器件參數測試場景，為電子元器件檢測提供高效解決方案。
性能特點
測試頻率：50Hz - 100kHz；分辨率：11 頻點
基本精度：0.1%
測試速度：最快 19ms
10 檔分選，前面板 LED 顯示，合格訊響
具備濾波器平衡測試功能
100 組 LCRZ 儀器設定文件
軟電源開關
支持 110V/220V 兩種電源電壓
量程配置 3/10 倍步進配置，保證阻抗全范圍測試穩定可靠
Ls - Rdc/Lp - Rdc 功能
超低信號源輸出失調（<100μV），滿足大電感、共模扼流圈電感測試需求
超強抗沖擊保護能力
開機狀態鎖按鍵
空夾具判斷
數據記錄功能
截屏功能
接口功能、時序、觸發延時等更完整
應用
■ 無源元件
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組
■ 平衡器件
共模濾波器、平衡電容、集成電阻分壓器件和網絡元件等的阻抗參數評估
■ 其它元件
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
技術參數
| 產品型號 | TH2817C+ | |
| 基本準確度 | 0.10% | |
| 測試頻率 | 50,60,100,120,1k,10k,16k,20k,40k,50k,100k共11點 | |
| 測試參數 | LCR | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% |
| 單組變壓器 | M，N，1/N，L1/L2，DCR1/DCR2，C（初級-次級），P（相位），Lk1/Lk2（漏感） | |
| 平衡 | 平衡：L、R、Z、DCR | |
| V/I監測 | 有 | |
| 測試電平 | AC | 0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.5Vrms、1Vrms |
| DC測試電平 | ±1V | |
| 信號源內阻 | 10Ω、100Ω可選 | |
| 測試端配置 | 5端 | |
| 測試速度(ms/次) | 快速:19ms、中速:83ms、慢速:333ms | |
| 清零功能 | 開路、短路、負載 | |
| 列表掃描 | 10點任意設置 | |
| 等效方式 | 串聯，并聯 | |
| 量程方式 | 自動，保持 | |
| 觸發方式 | 內部，手動，外部，總線 | |
| 平均次數 | 1-255 | |
| 數學運算 | 直讀，△ABS，△% | |
| 延時 | 觸發延時,步進延時: 0—60.000s，1ms步進 | |
| 比較器 | 10檔分選 ,BIN1～BIN9、NG、AUX PASS,FALL前面板LED顯示，合格訊響 | |
| 存儲 | 內部非易失性存儲 | 100組LCRZ儀器設定文件 |
| 外部USB存儲器 | 儀器設定文件，CSV數據文件 | |
附件
| 標配 | |
| 配件名稱 | 型號 |
| 短路片 | TH26010 |
| 夾具 | TH26048A |
| 帶盒四端絕緣帶鎖 Kelvin 測試線 | TH26011CS |
| 2817C 夾具 | TH26049A |
物理規格
體積：320mm（長）× 260mm（寬）× 150mm（高）
重量：約 5kg（主機）
