簡介

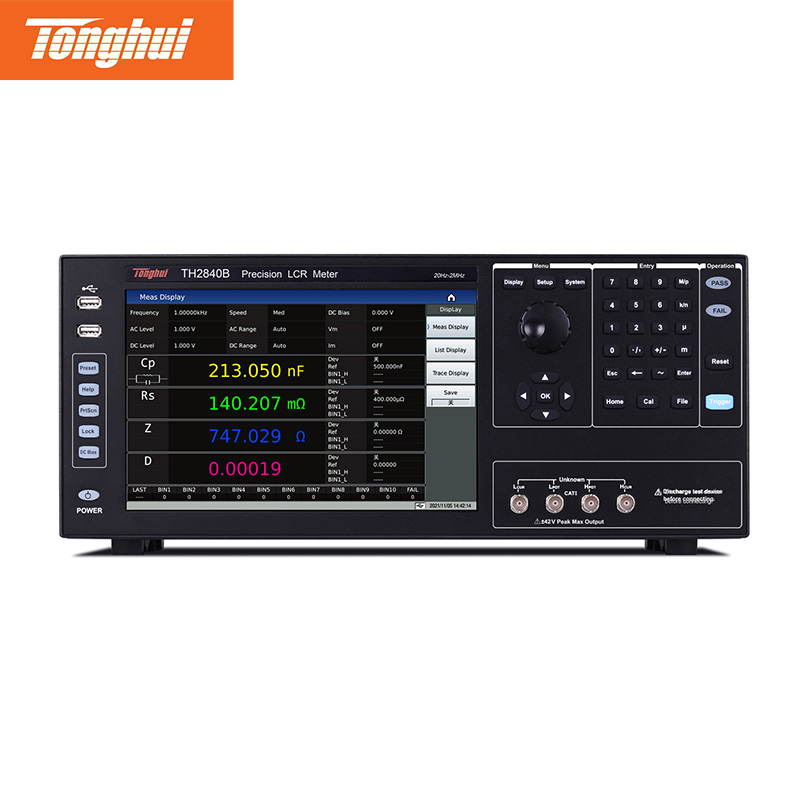

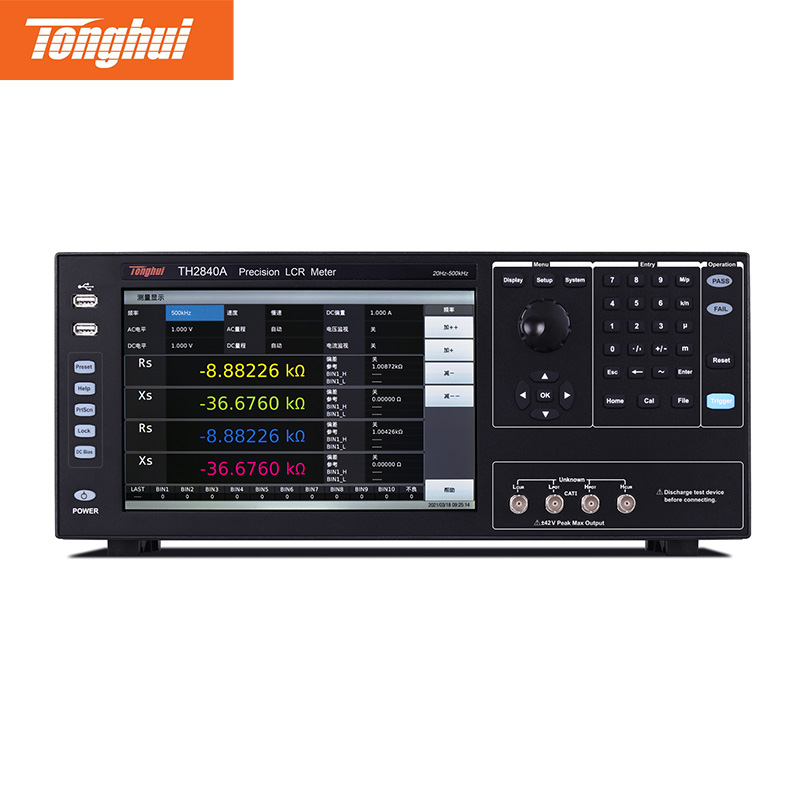

TH2840A/TH2840B LCR 數字電橋，具備 0.56ms（1800 次 / 秒）測試速度，TH2840A 測試頻率 20Hz-500kHz、TH2840B 測試頻率 20Hz-2MHz；配備 10.1 英寸 1280×800 分辨率電容觸摸屏，支持點測、列表掃描、圖形掃描三種測試方式及四參數測量，具備 10 檔分選功能，兼容 SCPI/MODBUS 指令集及 KEYSIGHT E4980A 等型號。可用于無源元件、半導體元件、介質材料等的阻抗參數評估與性能分析。
性能特點
應用
| 產品型號 | TH2840A | TH2840B | ||
| 顯示 | 顯示器 | 10.1英寸電容觸摸屏 | ||
| 比例 | 16:9 | |||
| 分辨率 | 1280×RGB×800 | |||
| 測量參數 | 方式 | 四參數任意選擇 | ||
| AC | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC | |||
| DC | RDC、VDC、IDC | |||
| 測試頻率 | 范圍 | 20Hz-500kHz | 20Hz-2MHz | |
| 精度 | 0.01% | |||
| 分辨率 | 0.1mHz (20.0000Hz-99.9999Hz) | |||
| 1mHz (100.000Hz-999.999Hz) | ||||
| 10mHz (1.00000kHz-9.99999kHz) | ||||
| 100mHz (10.0000kHz-99.9999kHz ) | ||||
| 1Hz (100.000kHz-999.999kHz) | ||||
| 10Hz (1.00000MHz-2.00000MHz) | ||||
| AC測試信號模式 | 額定值(ALC OFF) | 設定電壓為測試端開路時Hcur電壓 | ||
| 設定電流為測試端短路時從Hcur流出電流 | ||||
| 恒定值(ALC ON) | 保持DUT上電壓與設定值相同 | |||
| 保持DUT上電流與設定值相同 | ||||
| 測試電平 | 電壓范圍 | 5mVrms-20Vrms | F≤1MHz 5mVrms-20Vrms F＞1MHz 5mVrms-15Vrms | |
| 準確度 | ±（10%×設定值+2mV）（AC≤2Vrms） ±（10%×設定值+5mV）（AC＞2Vrms） | |||
| 分辨率 | 1mVrms（5mVrms-0.2Vrms） | |||
| 1mVrms（0.2Vrms-0.5Vrms） | ||||
| 1mVrms(0.5Vrms-1Vrms) | ||||
| 10mVrms(1Vrms-2Vrms) | ||||
| 10mVrms(2Vrms-5Vrms) | ||||
| 10mVrms(5Vrms-10Vrms) | ||||
| 10mVrms(10Vrms-20Vrms) | ||||
| 電流范圍 | 50μArms-100mArms | |||
| 分辨率(100Ω內阻) | 10μArms (50μArms-2mArms) | |||
| 10μArms (2mArms-5mArms) | ||||
| 10μArms (5mArms-10mArms) | ||||
| 100μArms (10mArms-20mArms) | ||||
| 100μArms (20mArms-50mArms) | ||||
| 100μArms (50mArms-100mArms) | ||||
| RDC測試 | 電壓范圍 | 100mV-20V | ||
| 分辨率 | 1mV(0V-1V) | |||
| 10mV(1V-20V) | ||||
| 電流范圍 | 0mA-100mA | |||
| 分辨率 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
| DC偏置 | 電壓范圍 | 0V-±40V | ||
| 準確度 | AC≤2V 1%×設定電壓+5mV | |||
| AC>2V 2%×設定電壓+8mV | ||||
| 分辨率 | 1mV(0V-1V) | |||
| 10mV(±1V- ±40V) | ||||
| 電流范圍 | 0mA-±100mA | |||
| 分辨率 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
| 內置電流源 | 電流范圍 | 0mA-2A | ||
| 準確度 | I>5mA ±（2%×設定值+2mA） | |||
| 分辨率 | 1mA | |||
| 測試端配置 | 四端對 | |||
| 測試電纜長度 | 0m、1m、2m、4m | |||
| 輸出阻抗 | 30Ω，±4%@1kHz | |||
| 100Ω，±2%@1kHz | ||||
| 數學運算 | 與標稱值的絕對偏差Δ，與標稱值的百分比偏差Δ% | |||
| 等效方式 | 串聯、并聯 | |||
| 校準功能 | 開路OPEN、短路SHORT、負載LOAD | |||
| 測量平均 | 1-255次 | |||
| 量程選擇 | 自動AUTO、手動HOLD | |||
| 量程配置 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | ||
| RDC | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | |||
| 測量時間 | 快速+:0.56ms 快速:3.3ms 中速: 90ms 慢速: 220ms | |||
| 最高準確度 | 0.05%（具體參考說明書） | |||
| 測量顯示范圍 | ||||
| Cs、Cp | 0.00001pF-9.99999F | |||
| Ls、Lp | 0.00001μH-99.9999kH | |||
| D | 0.00001-9.99999 | |||
| Q | 0.00001-99999.9 | |||
| R、Rs、Rp、X、Z、RDC | 0.001mΩ-99.9999MΩ | |||
| G、B、Y | 0.00001μs-99.9999S | |||
| VDC | ±0V-±999.999V | |||
| IDC | ±0A-±999.999A | |||
| θr | -3.14159-3.14159 | |||
| θd | -179.999°-179.999° | |||
| Δ% | ±（0.000%-999.9%） | |||
| 多功能參數列表掃描 | 點數 | 201點，每個點可設置平均次數，每個點可單獨分選 | ||
| 參數 | 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流(100mA)、DC BIAS電流(2A) | |||
| 觸發模式 | 順序SEQ：當一次觸發后，在所有掃描點測量，/EOM/INDEX只輸出一次 | |||
| 步進STEP：每次觸發執行一個掃描點測量，每點均輸出/EOM/INDEX，但列表掃描比較器結果只在最后的/EOM才輸出 | ||||
| 其他特點 | 1.掃描參數與測試參數都有多種復制功能 2.每個掃描點均可設置延時 | |||
| 比較器 | 每個掃描點最多可測量四個測試參數，每個參數均可設置上下限，所有測試參數都合格輸出PASS信號，否則輸出FAIL信號，未設上下限則不判斷 | |||
| 圖形掃描 | 掃描點數 | 51、101、201、401、801點可選 | ||
| 結果顯示 | 每個參數的極值以及光標所在點的掃描參數值與對應的測試參數值 | |||
| 掃描軌跡 | 1-4個測試參數任意選擇，掃描曲線可以一分屏、二分屏、四分屏 | |||
| 顯示范圍 | 實時自動、鎖定 | |||
| 坐標標尺 | 對數、線性 | |||
| 掃描參數 | 頻率、AC電壓、AC電流、DCV BIAS / DCI BIAS(100mA) / DCI BIAS(2A) | |||
| 觸發方式 | 單次 | 手動觸發一次，從起點到終點一次掃描完成，下個觸發信號啟動新一次掃描 | ||
| 連續 | 從起點到終點無限次循環掃描 | |||
| 結果保存 | 圖形、文件 | |||
| 比較器 | Bin分檔 | 10Bin、PASS、FAIL | ||
| Bin偏差設置 | 偏差值、百分偏差值、關 | |||
| Bin模式 | 容差、連續 | |||
| Bin計數 | 0-99999 | |||
| 檔判別 | 每檔最多可設置四個參數極限范圍，四個測試參數結果設檔范圍內顯示對應檔號，超出設定最大檔號范圍則顯示FAIL，未設置上下限的測試參數自動忽略檔判別 | |||
| PASS/FAIL指示 | 滿足Bin1-10,前面板PASS燈亮，否則FAIL燈量 | |||
| 數據緩存 | 201個測量結果可分批讀取 | |||
| 存儲調用 | 內部 | 約100M非易失存儲器測試設定文件 | ||
| 外置USB | 測試設定文件、截屏圖形、記錄文件 | |||
| 鍵盤鎖定 | 可鎖定前面板按鍵，其他功能待擴充 | |||

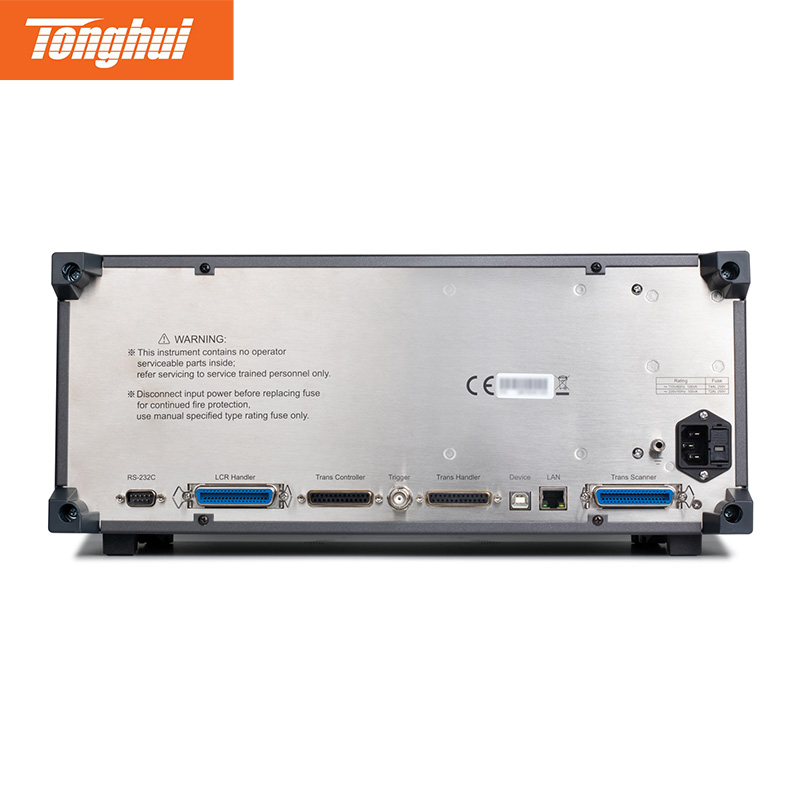

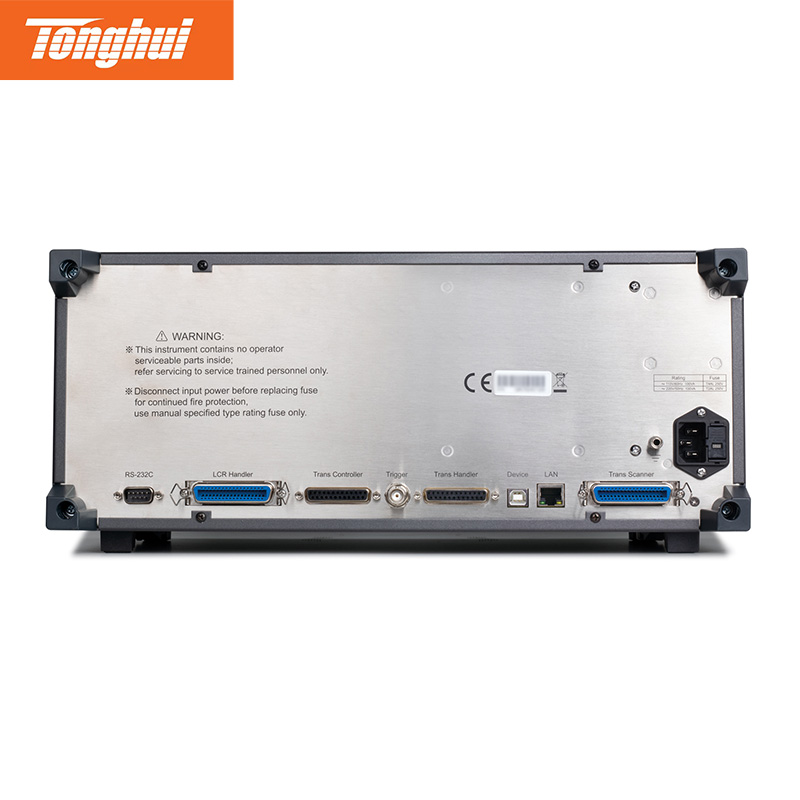

| 接口 | USB HOST | 2個USB HOST接口，可同時接鼠標、鍵盤，U盤同時只能使用一個 | ||
| USB DEVICE | 通用串行總線插座，小型B類（4個接觸位置）；與USB TMC-USB488和USB2.0相符合，陰接頭用于連接外部控制器。 | |||
| LAN | 10/100M以太網自適應 | |||
| HANDLER | 用于Bin分檔信號輸出 | |||
| 外部DC BIAS控制 | 支持TH1778A | |||
| RS232C | 標準9針，交叉 | |||
| RS485 | 可以接受改制或外接RS232轉RS485模塊 | |||
| 開機預熱時間 | 60分鐘 | |||
| 輸入電壓 | 100-120VAC/198-242VAC可選擇，47-63Hz | |||
| 功耗 | 不小于130VA | |||
| 尺寸（WxHxD）mm3 | 430x177x265 | |||
| 重量 | 11kg | |||
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011BS | ||||
| 夾具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
體積
430(W)×177(H)×265(D) mm
凈重
11kg
