看到從未見過的信號詳情。

• 示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。

• 5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率

• 1 mV/div 和 1 GHz 時的噪聲 <55 μV

• 50 mV/div 和 10 GHz 時的噪聲 <1.25 mV

同步多通道頻譜分析

獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。

• 任何模擬通道均可視為波形、頻譜或兩者

• 射頻頻率或幅度變化時繪圖和觸發

• 頻譜和時域波形同步以與射頻和時域事件相關聯

• 頻譜控制（例如中心頻率和 RBW）完全獨立于時域控制

簡化的高級分析

在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。

自動化測量與趨勢分析Spectrum View（頻譜視圖）同步多通道頻譜分析高級抖動分析高級功率分析低噪聲紋波測量內存分析和調試高速串行一致性5G NR 信號分析

保真度從探頭端部開始

通過 4、6 或 8 FlexChannel? 輸入，您可以使用標配的 1 GHz 探頭探測電路。可以連接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。

• 內置 1 MΩ 至 50 Ω 輸入端

• 每個輸入附帶 1 GHz 低負載無源探頭

• TekVPI 探頭與每個通道的 10W 探頭電源相連接，用于差分信號、電流、電源軌和光隔離探頭

• TDP7700 系列 4、6、8 和 10 GHz TriMode 探頭 - 非常適合測量高速通信

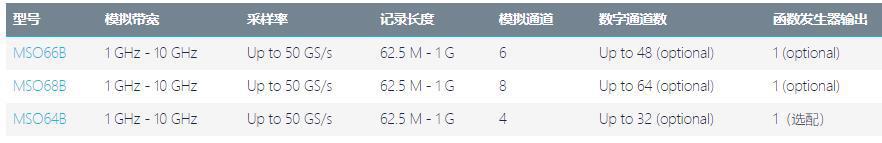

規格概述

輸入通道
4、6 或 8 FlexChannel 輸入。
每個 FlexChannel 提供一個模擬信號輸入或者連接 TLP0581 探頭實現 8 路數字邏輯輸入

帶寬1
1、2.5、4、6、8 或 10 GHz

采樣率
50 GS/s（2 個模擬通道）
25 GS/s（4 個模擬通道）
12.5 GS/s（模擬通道超過 4 個）

記錄長度 1
最高 1 G 樣點（4 個通道）
最高 500 M 樣點（通道超過 4 個）

信號發生器1
13 種標準波形，加上任意波形

數字電壓表2
4 位

觸發頻率計數器 2
8 位

顯示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏

1 - 可選且可升級
2 - 產品注冊后免費
