泰克單端有源 FET 探頭：TAP2500 TAP3500 TAP4000

TAP 系列的卓越性能與應用

在電子測量領域，泰克（Tektronix）一直以其創新的技術和高品質的產品而備受矚目。其中，TAP2500、TAP3500 和 TAP4000 單端有源 FET 探頭更是泰克產品線中的亮點。

一、產品概述

TAP 系列探頭包括 TAP2500、TAP3500 和 TAP4000 三款型號，它們均專為與具有 TekVPI?探頭接口 的示波器配合使用而設計，為電子測量提供了高精度和高可靠性的解決方案。

二、產品特點與優勢

1. 卓越的電氣性能

    - 高帶寬：TAP2500 提供≥2.5GHz 的帶寬，TAP3500 帶寬≥3.5GHz，TAP4000 更是達到≥4GHz，能夠精準捕捉高速變化的信號，確保測量結果的準確性。

    - 低輸入電容：三款探頭的輸入電容均≤0.8pF，有效減少對被測電路的負載影響，從而保證信號的完整性。

    - 寬輸入范圍：輸入動態范圍為±4.0V，輸入偏置范圍±10V，最大無損輸入電壓達到+30V（DC +峰值A(chǔ)C），適應多種復雜的測量場景。

2. 緊湊且堅固的機械設計

    - 緊湊的探頭頭部尺寸僅為 7.6 毫米（高、寬），長度 57.2 毫米，能夠輕松探測狹小空間內的電路單元。

    - DUT 連接附件可連接最小間隙 0.5mm 的 SMD，方便在高密度電路板上進行測量。

3. 便捷的操作與智能功能

    - 自動單位確定：當探頭連接到示波器時，示波器能自動確定單位和讀數，簡化了測量設置過程。

    - 靈活的控制方式：可通過示波器探頭菜單獲取信息、控制 DC 偏置，還支持通過 GPIB/USB 進行遙控操作，提高了測量的靈活性和效率。

三、技術規格對比

四、應用場所

TAP 系列探頭廣泛應用于以下關鍵領域：

1.  高速數字電路設計與驗證：幫助工程師在電路開發過程中準確檢測和調試信號，確保電路性能達到預期。

2.  信號完整性評估：用于分析信號的傳輸質量，識別可能存在的噪聲、反射和串擾等問題。

3.  芯片級測試：在集成電路的研發和生產中，對芯片的引腳信號進行精確測量。

4.  通信系統測試：適用于高速通信設備的性能評估和故障診斷。

五、優缺點剖析

1. 優點

    - 高性能的電氣參數，滿足高速、高精度測量需求。

    - 緊湊的設計適合在空間受限的環境中操作。

    - 智能化的功能提高了測量效率和便捷性。

2. 缺點

    - 相對較高的性能可能對應較高的價格，對于一些預算有限的用戶可能存在一定壓力。

六、訂購信息與附件

1. 訂購型號

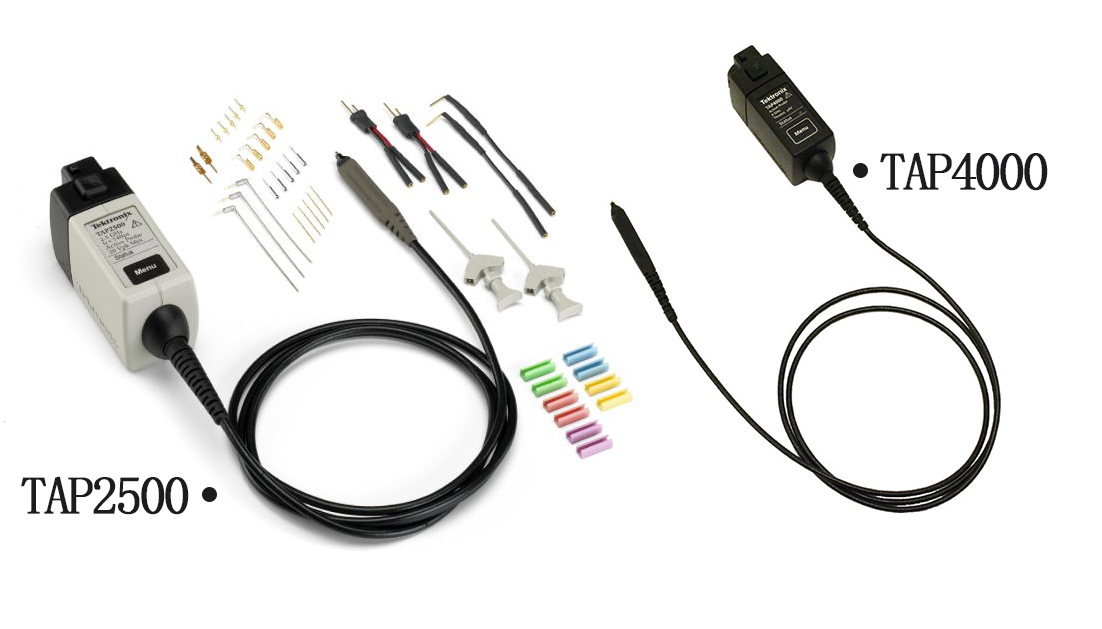

    - 用戶可以根據需求選擇 TAP2500（2.5GHz 有源探頭）、TAP3500（3.5GHz 有源探頭）或 TAP4000（4GHz 有源探頭）。

2. 標配附件

    - 三款探頭均配備多種 轉接器、測試尖端、地線、色帶、接地針、插座、轉接頭、腕帶、攜帶箱、附件箱和使用手冊 等。

3. 推薦附件（根據具體需求選配）

    - 例如 IC 微型抓斗、SMA 到探頭尖端轉接頭、TekVPI 校準夾具 等，進一步擴展了探頭的功能和應用場景。

泰克公司通過了 ISO 9001 和 ISO 14001 質量認證，其產品擁有 C - Tick（澳大利亞/新西蘭）、CE（歐盟）、WEEE（歐盟）等認證標志，充分證明了產品的高質量和符合國際標準。

總之，泰克的 TAP2500、TAP3500 和 TAP4000 單端有源 FET 探頭以其出色的性能、緊湊的設計和便捷的操作，在電子測量領域中發揮著重要作用。用戶可以根據具體的測量任務和預算，選擇最適合自己的探頭型號，以實現高效、準確的測量。
